Elinfrastruktur — från kabelskåp till transformatorstation

Bakom varje laddpark, varje energilager och varje industrihall finns el som ska fördelas säkert. Vi levererar hela den infrastrukturen från PRE Edward Biel — en av Polens största tillverkare av ställverk och transformatorstationer, i branschen sedan 1993. Prefabricerat och testat i fabrik, projekterat och installerat på plats.

Mellanspänning Lågspänning Projektering Varför prefab

Mellanspänning · upp till 24 kV

Transformatorstationer och MV-ställverk

En transformatorstation är sällan en hyllvara — mått, utrustning och betjäningssätt anpassas till platsen. Därför bygger vi på ett program där samma tillverkare gör betongstationen, metallcontainern, den underjordiska varianten och ställverket inuti. Ett ansvar, en dokumentation, en leveranstid.

PRE Edward Biel — ställverk och stationer, tillverkat i Polen sedan 1993 ABB & Siemens — frånskiljare och vakuumbrytare i apparatdelen

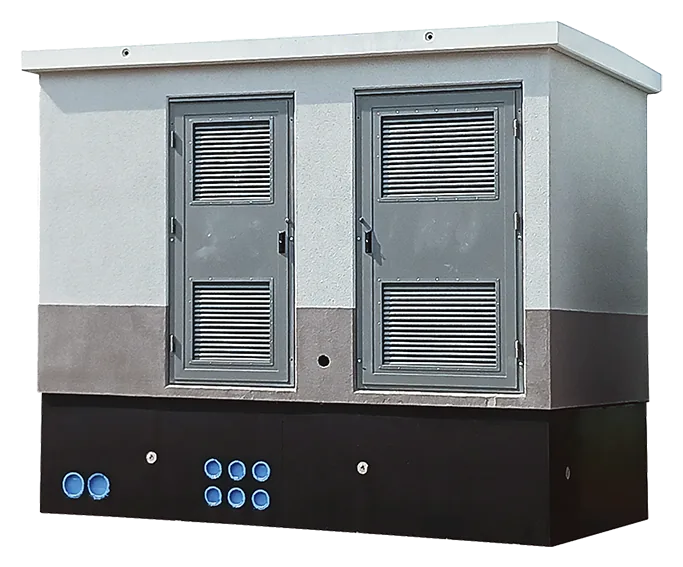

Betong · inre betjäningPRE STBW prefabricerad transformatorstation i betong

STBW · betongstation

STBW transformatorstationer

Prefabricerad betongstation med betjäning inifrån, byggd i tre delar: kabelkällare, huvudkropp och tak. Kabelkällaren har ett eget kabelutrymme och en tät oljetråg under transformatorn. Separata dörrar till apparatrum och transformatorrum, avskilda med gallervägg. Används för bostadsområden, industri, byggarbetsplatser och verkstadsområden.

Storlekar2610 och 3000 mm bredd · längd 4000–10 000 mm

HöjderH2850 och H3250

Väggtjocklek0,10 / 0,12 / 0,15 m (REI 120)

UtförandeEn- eller tvåtransformatorstation

BetjäningInifrån, egen dörr per utrymme

OljesäkerhetTät oljetråg i kabelkällaren

MV- och LV-ställverkMätartavlaTelemekanikskåpDörr- och ventilationssnickerierBelysning & jordningKabeltätningssystemMått efter behovREI 120 som tillval

Metall · KSZM / KSWMPRE Containertransformatorstation i metallhölje

Containerstation i metallhölje

KSZM & KSWM containerstationer

Svetsad ramkonstruktion med väggar i sandwichpanel — hög hållfasthet vid betydligt lägre vikt än motsvarande betongstation. Det sänker kostnaden för transport och grundläggning och gör att stationen kan ställas där tunga fordon har svårt att komma fram. Finns med yttre betjäning (KSZM) eller med inre betjäningskorridor (KSWM), på metallfundament eller medar.

UtförandenKSZM (yttre) · KSWM (inre korridor)

KonstruktionSvetsad ram · sandwichpanel

GrundläggningMetallfundament eller medar

OljetransformatorInbyggt oljetråg i transformatorrummet

SolcellsparkEgen behovstransformator vid 800 V-drift

FlyttbarhetHög — låg vikt, enkel transport

Industri & byggarbetsplatsSolcellsparkerLägre transportkostnadEnklare fundamentMätartavlaTelemekanik800 V → 400 V egen behovMått efter behov

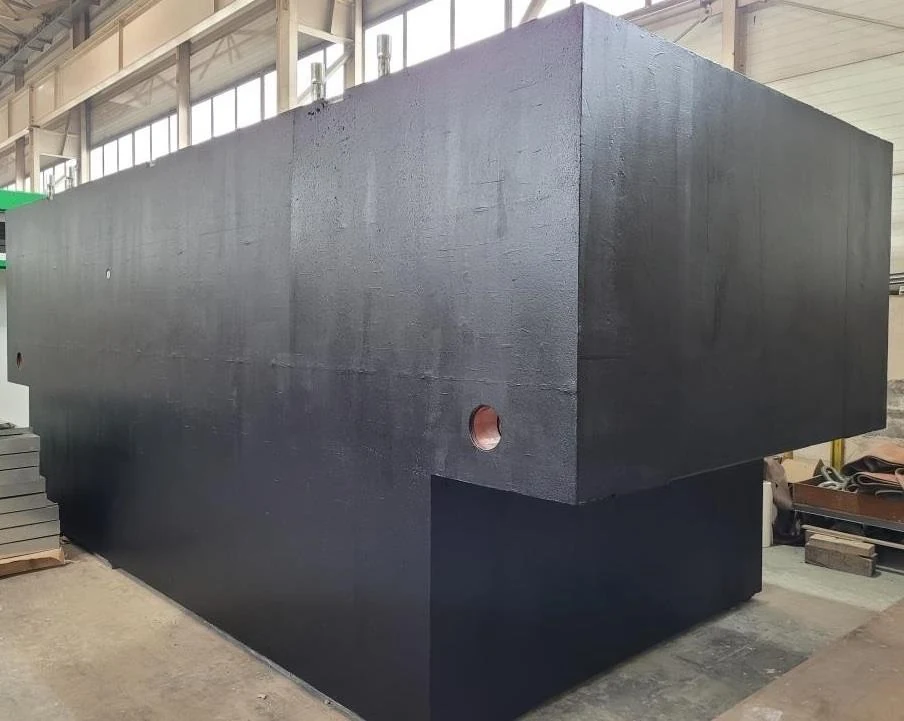

Under markPRE GABRO underjordisk transformatorstation i betonghölje

GABRO · underjordisk station

GABRO underjordiska stationer

Hela stationen under marknivå, i ett armerat betonghölje — för täta stadsmiljöer, parkeringsytor och torg där en traditionell station inte får plats eller inte får synas. Värmen leds bort med självdragsventilation genom två gallerdurkar i marknivå, gjorda för att tåla gångtrafik och skydda fotgängarnas skor. Manluckorna täcks med granitelement så att stationen försvinner in i markbeläggningen.

VäggarVibrerad armerad betong C30/37 · 14 cm

BottenplattaC30/37 · 25 cm

GolvplattaC30/37 · 20 cm

Trafiklast5 kN/m² enligt PN-88/B-02014

VentilationSjälvdrag · galler i galvat stål

UtförandeEn- eller tvåtransformatorstation

Osynlig i gatumiljönTät oljetråg under transformatornVarmförzinkade utvändiga detaljerTunga vattenisoleringarNedstigningslucka i galvat stålUtbytbar utrustningVentilationsjalusier i valfri RAL

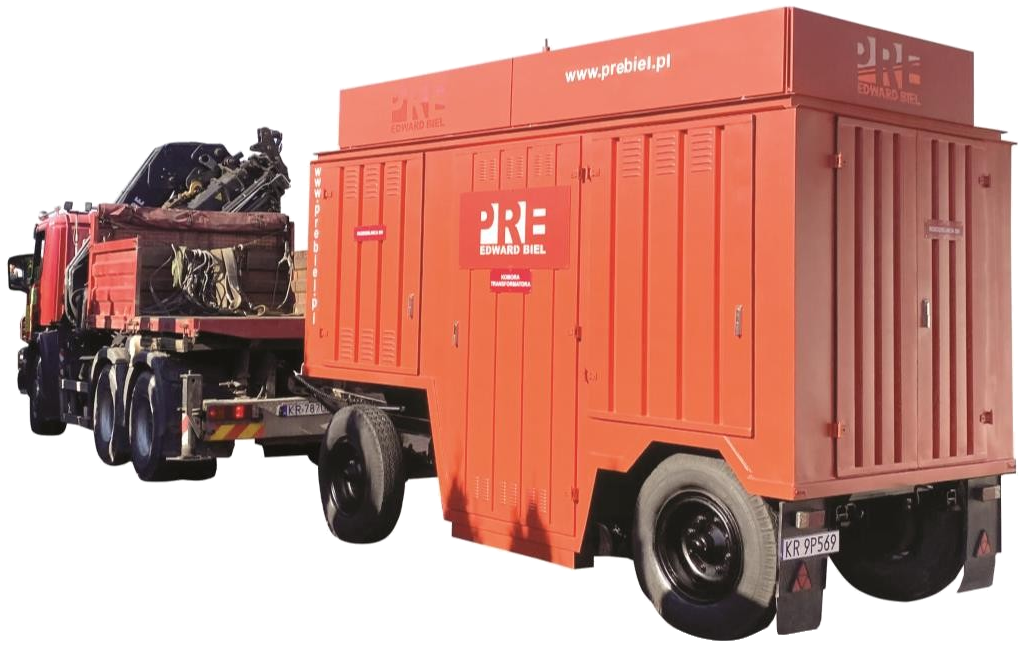

UthyrningPRE Mobil transformatorstation på chassi för uthyrning

Tillfällig kraft · hyra

Temporära stationer för uthyrning

När kraften behövs i sex månader och inte i trettio år. Mobila stationer för byggarbetsplatser, evenemang och tillfälliga anläggningar — fullt utrustade med transformator, MV- och LV-ställverk, mätartavla, belysning, jordning och kabeltätningar. Finns i flera utföranden och konfigureras efter behovet i det enskilda projektet.

På chassiKörbar station upp till 8 ton

Fristående metallMed medar eller utan

BetongcontainerMed kabelkällare

UtrustningTransformator · MV · LV · mätning

AnvändningByggplats · evenemang · tillfällig drift

KonfigurationEfter projektets behov

Hyra i stället för köpSnabb etableringFlyttbar mellan etapperBelysning & jordning ingårKabeltätningssystemFlera storlekar

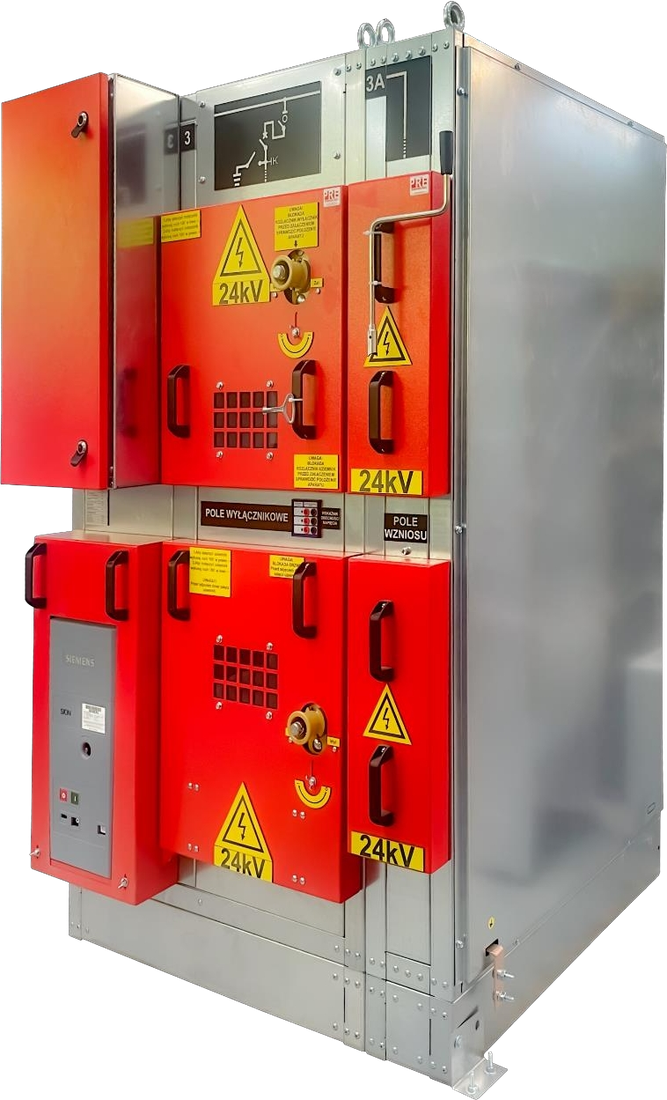

24 kV · luftisoleratPRE RSS24w luftisolerat mellanspänningsställverk

RSS24w · MV-ställverk

RSS24w luftisolerat ställverk

Kompakt mellanspänningsställverk med luftisolering — för transformatorstationer och kabelknutpunkter, särskilt där SF₆-isolerade lösningar inte är tillåtna. Hölje i aluzink, ljusbågssäkert utförande och frånskiljare NALF 24 från ABB. Siktglas i dörren visar tydligt läget på frånskiljarens och jordningskopplarens blad.

Mått (H/B/D)1800 / 651 / 1010 mm

IsoleringLuft — SF₆-fritt

FrånskiljareABB NALF 24

HöljeAluzinkplåt, nitad och skruvad

UtförandeLjusbågssäkra fack

KontrollSiktglas i dörren

SF₆-frittMekaniska förreglingarFasta skiljeväggarEnkel åtkomst till kabelanslutningarIntuitiv manövreringKompakt uppställningÄven för kabelknutpunkter

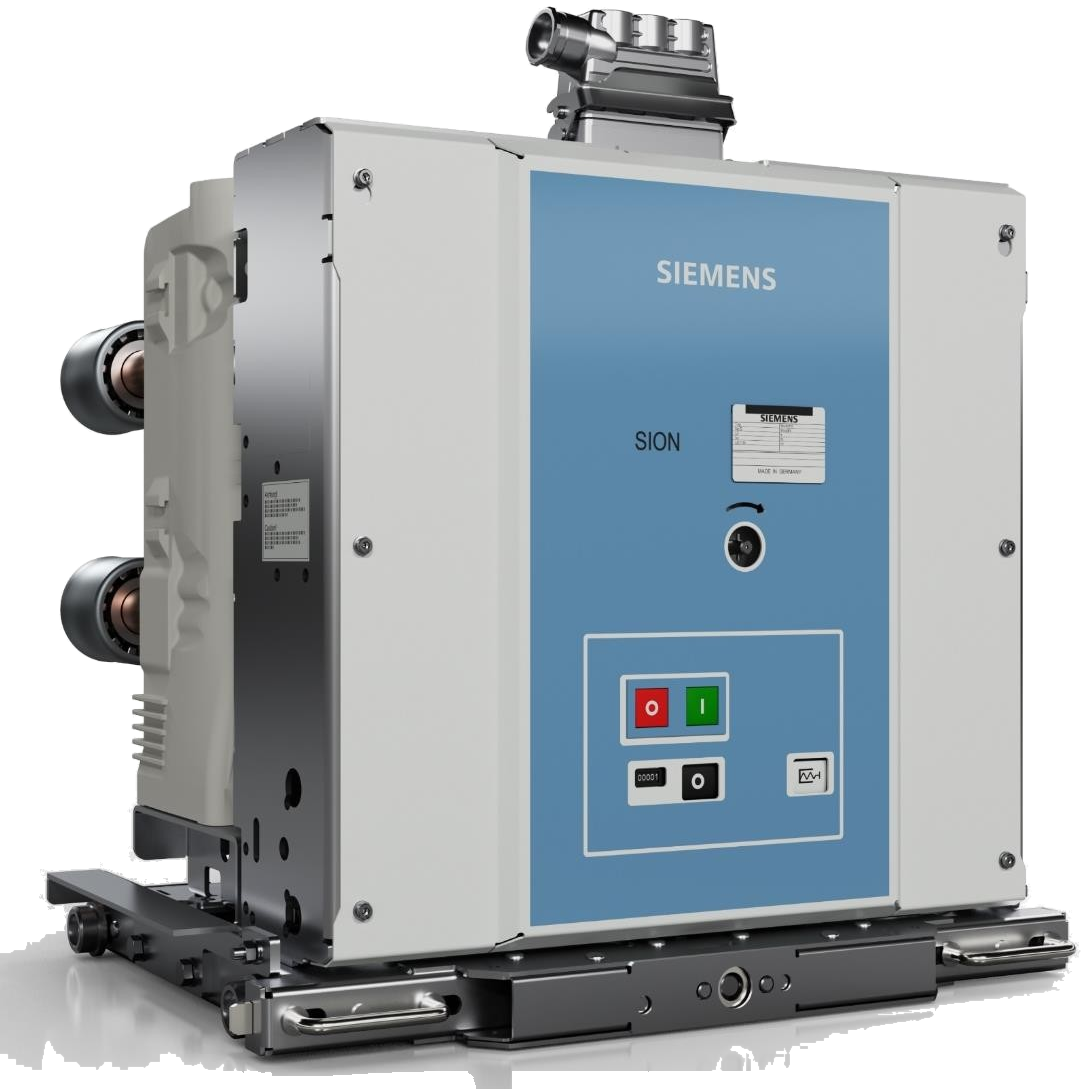

Siemens SIONPRE Siemens SION vakuumbrytare för mellanspänning

Vakuumbrytare · MV

Siemens SION vakuumbrytare

Vakuumbrytare i serien SION, avsedda för alla vanliga luftisolerade mellanspänningsställverk. De sitter i RSS24w-ställverket men levereras också separat — bland annat till nätägare. Mellan 2021 och 2023 levererades över 400 brytare till den polska nätägaren TAURON Dystrybucja, och 2024 vanns ytterligare ett ramavtal på över 200 brytare.

Serier3AE5 (stående) · 3AE6 (liggande)

UtdragbarFinns som utdragbar version av 3AE5

TillvalMotordrift · hjälpkontakter · extra spolar

AnvändningKraft- och industrianläggningar

LivslängdLång — låg underhållsnivå

RetrofitFör uppgradering av äldre ställverk

SiemensEnkelt montageAlla vanliga MV-ställverkRetrofit i stället för utbyteKundspecifik konfigurationBeprövad i nätägarleveranser

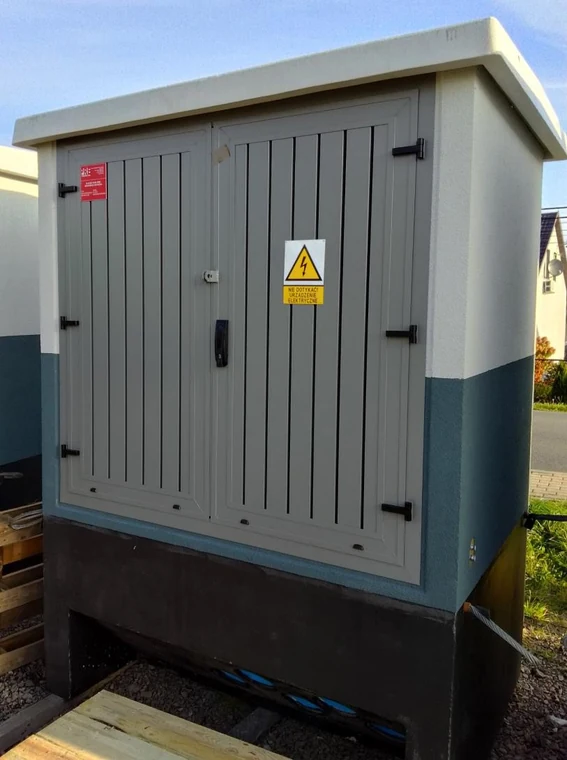

KabelknutpunktPRE ZKSN mellanspänningskabelskåp i betong

ZKSN · MV-kabelskåp

ZKSN kabelknutpunkter

Kabelknutpunkter för fördelning av el i mellanspänningskablar med ring- eller radialmatning. Höljet består av två delar — huvudkropp och tak — i självkompakterande betong SCC C30/37. Genomföringar i nederdelen med tätningar för kabelinföring, och ställverket manövreras utifrån med ZKSN-dörren öppen.

ZKSN 130/210Bredd 1,3 m · längd 2,1 m

ZKSN 160/290Bredd 1,6 m · längd 2,9 m

MaterialSjälvkompakterande betong SCC C30/37

NätformRing eller radial

BetjäningUtifrån, genom dörr

StällverkSF₆-isolerat, valfri tillverkare

Två höljesstorlekarTätade kabelgenomföringarTak i samma betongFri tillverkare av MV-apparatFör kabelnät i ring

Lågspänning · upp till 4000 A

Hela lågspänningsprogrammet — från våningscentral till 4000 A huvudställverk

Samma tillverkare, samma dokumentation och samma leveransväg för allt som sitter efter transformatorn. Nedan är programmet i sin helhet: nätstationsställverk, kabelskåp, mätning, belysningscentraler, solcellsställverk, industriställverk, styrskåp och kapslingar. Alla anpassas till nätformerna TN-S, TN-C, TN-C-S, TT och IT, och byggs i den storlek och utrustning projektet kräver.

Nätstation & distribution

RWTPRE

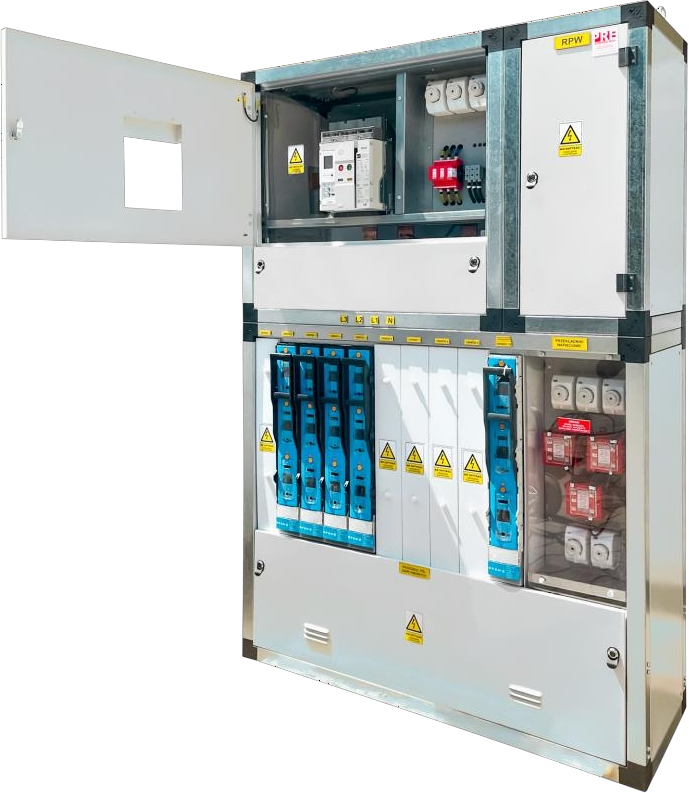

RWT lågspänningsställverk för transformatorstation

RWT nätstationsställverk

Modulärt uppbyggt för inomhus- och containerstationer: matningsmodul med lastfrånskiljare, säkring eller effektbrytare, mätmodul enligt nätägarens riktlinjer och utgående modul med säkringslastfrånskiljare.

ModulärtMätningEffektkvalitetTN/TT/IT

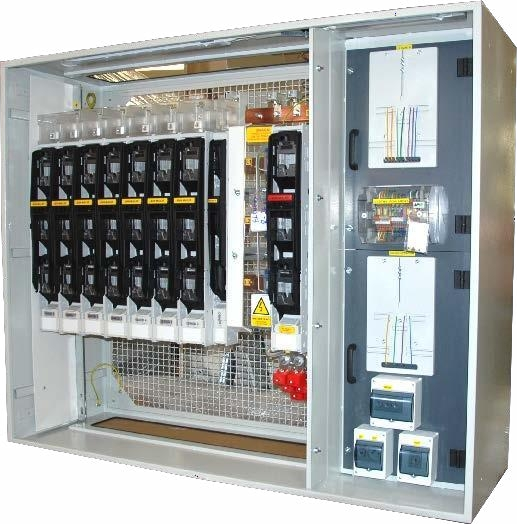

RWTzPRE

RWTz — utvändig betjäning

Variant av RWT som manövreras utifrån. För inomhus- och containerstationer i distributionsnät, med skydd mot kortslutning och överlast på lågspänningssidan.

Utvändig betjäningDistributionMätning

RSTPRE

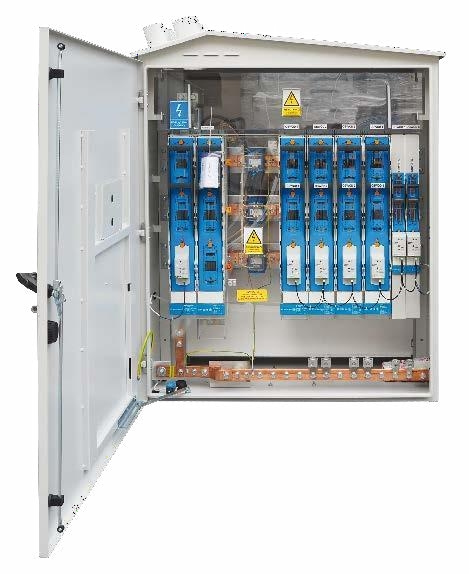

RST ställverk för stolptransformatorstation

RST stolpstationsställverk

För stolpmonterade MV/LV-stationer upp till 630 kVA, med matning via luftledning eller kabel. Dubbeldörr med trepunktslåsning, sadel- eller pulpettak och självdragsventilation som håller fukten borta.

Upp till 630 kVAKlass I eller IIBalansmätningSäkringsövervakning

ZKPRE

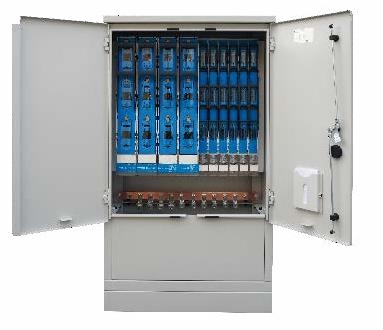

ZK kabelskåp

Kabelskåp för lågspänningsnätet — fördelar elen och skyddar utrustningen mot kortslutning och överlast. Fristående, i aluminium eller isolermaterial, pulverlackerat i valfri kulör.

AluminiumKlass IIValfri kulörUtomhus

Mätning & belysning

ZZPPRE

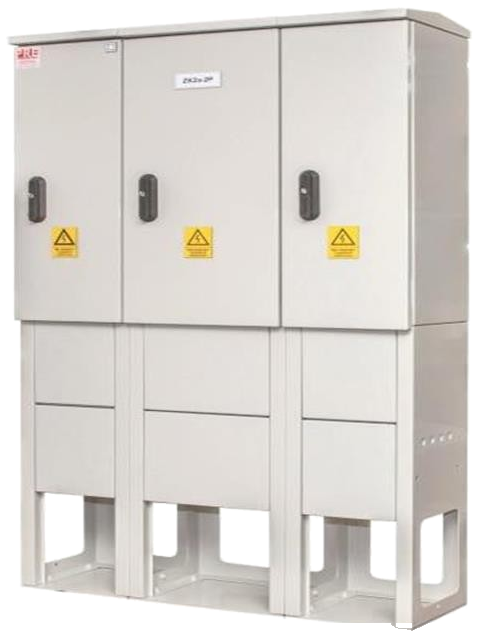

ZZP / ZPP mätarskåp

Fristående mätar- och anslutningsskåp i aluminium, svetsade eller nitade och pulverlackerade. Klass II uppnås genom att hela höljet kläs med isolermaterial in- och utvändigt.

MätningKlass IIStorlek efter behov

MBSPRE

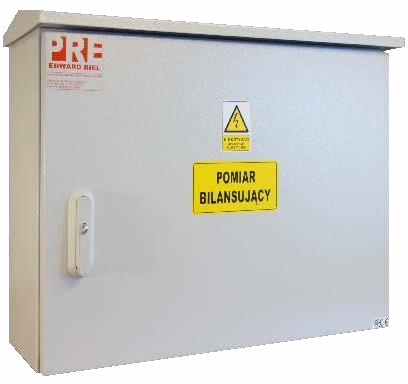

MBS balansmätningsskåp

Skåp för balansmätning i nätet — mäter och stämmer av energiflödet i en punkt, till exempel för att hitta förluster eller följa upp uttag i ett delat nät.

BalansmätningNätuppföljningUtomhus

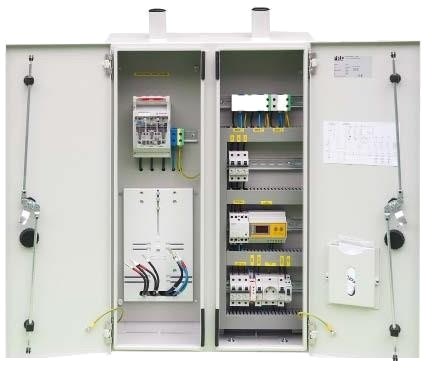

SONPRE

SON gatubelysningscentraler

Styrning, mätning och skydd av belysningskretsar för gator, trafikleder, torg, motorvägar och industriområden — med fjärrstyrning och övervakning genom ett överordnat system, vilket sänker energiförbrukningen.

FjärrstyrningEnergibesparingTN-S / TN-C / TN-C-S

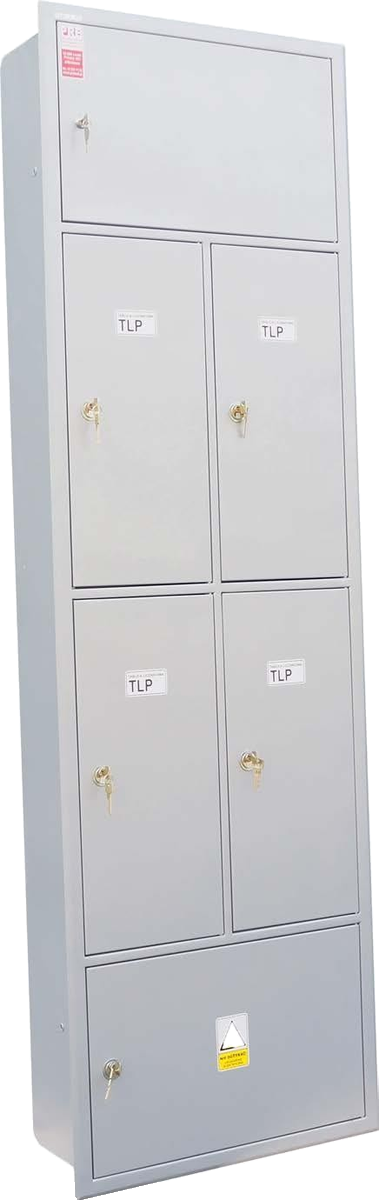

TLPPRE

TLP våningscentraler

För flerbostadshus: mätarplatser för lägenheterna och framdragning av byggnadens stigarledning, med skydd mot kortslutning och överlast.

230 / 400 Vupp till 630 AIP30–45 · IK08–10Stigarledning

Industri, solel & styrning

RPPRE

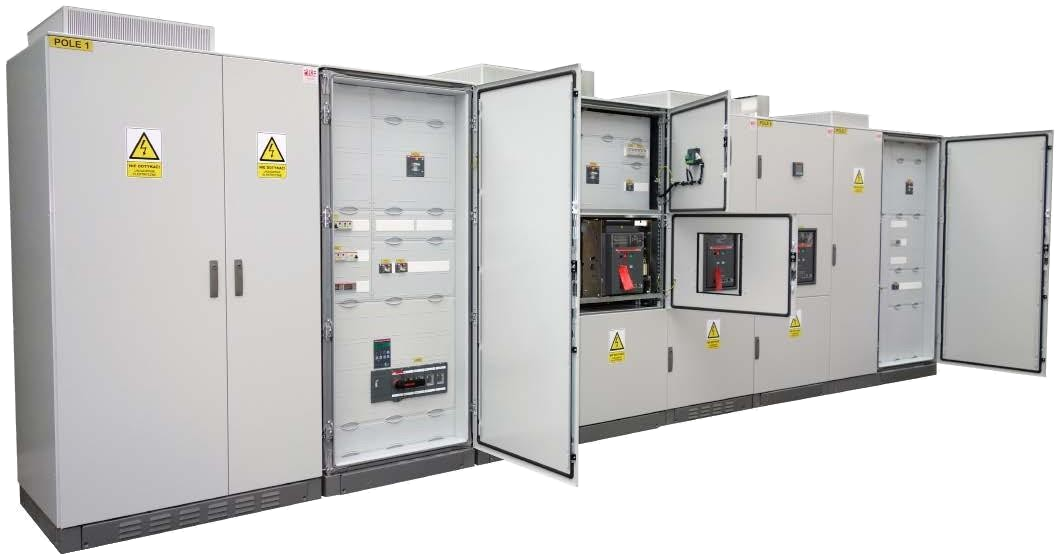

RP industriställverk · 4000 A

Huvudställverk, gruppställverk eller ställverk för nätstation — för industri, energianläggningar, offentliga och kommersiella fastigheter samt containerstationer. Fördelning och mätning av el i den största klassen i programmet.

upp till 4000 AHuvudställverkIndustri & fastighetMätning

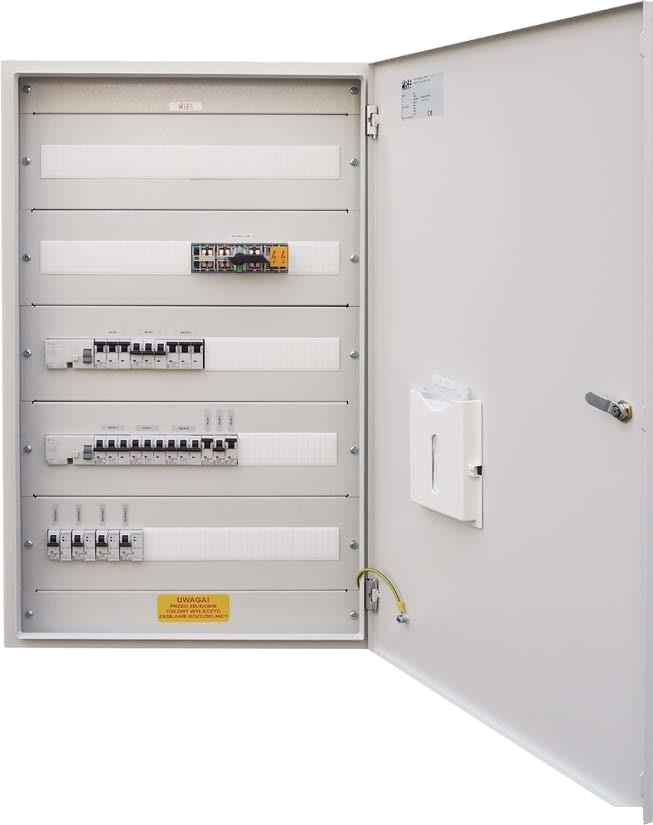

RMPRE

RM modulärt ställverk

För industri-, bygg- och kommersiella anläggningar där modulapparater upp till 630 A ska kapslas. Fördelning och mätning av el med skydd på lågspänningssidan.

upp till 630 AModulapparaterMätning

RPVPRE

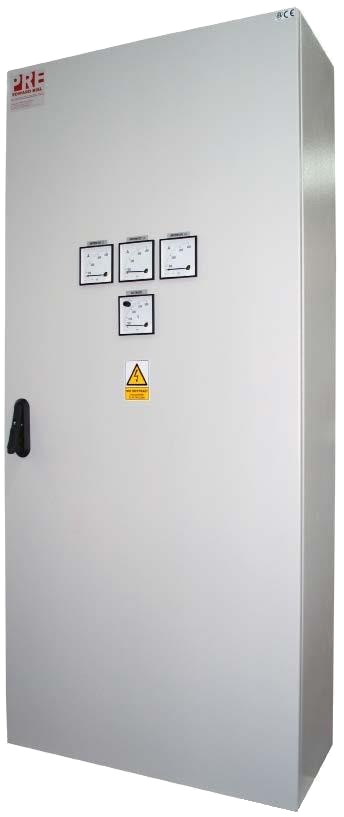

RPV solcellsställverk

För solcellsparker och solcellsinstallationer, på både DC- och AC-sidan. Skyddar mot kortslutning och överlast och mäter den el som matas ut till nätet.

DC 1000 VAC 500 Vupp till 630 AIP44–66

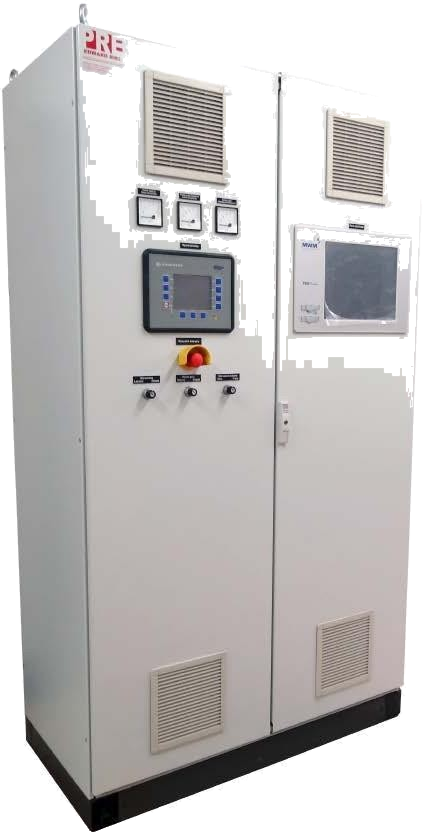

SSAPRE

SSA styr- & automationsskåp

Styrning av motorer, pumpar, drifter och PLC för industri och fastighet, för HVAC-processer och för styrning, övervakning och BMS.

230 / 400 Vupp till 1200 APLC & BMSIP40–66

Kabelskåp, kapslingar & specialfall

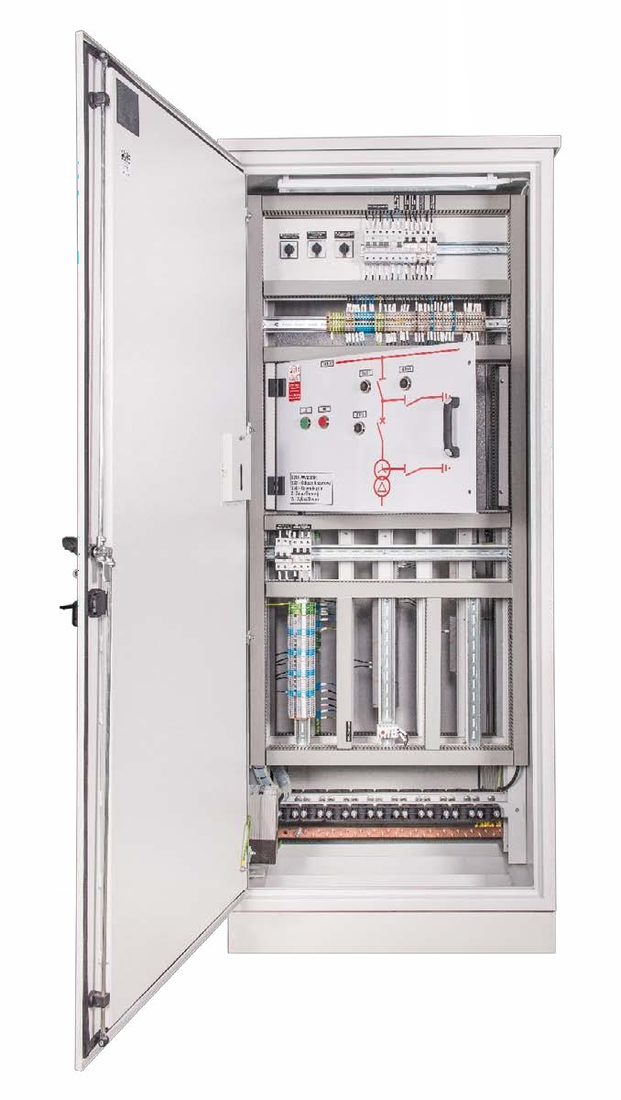

SKS/SWSPRE SKS och SWS skåp för högspänningsstation

SKS & SWS stationsskåp

Kraft- och styrskåp för yttre system i högspänningsstationer på 110, 220 och 400 kV — sekundärkretsar, automatik, skydd av stationskretsar samt mätning och överföring av stationsparametrar.

110–400 kV-stationerSekundärkretsarIP44–55 · IK08–10

RPZPRE

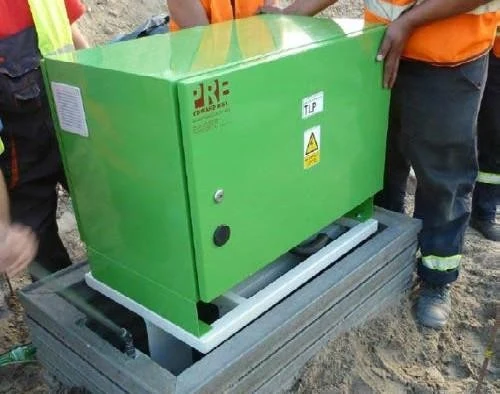

RPZ underjordiska ställverk

Lågspänningsställverk samt signal- och teleskåp placerade under marknivå — som samlande återledningspunkter, eller helt enkelt för att dölja tekniken av estetiska skäl eller skydda den mot skadegörelse.

Under markSkydd mot skadegörelseStadsmiljö

RBPRE

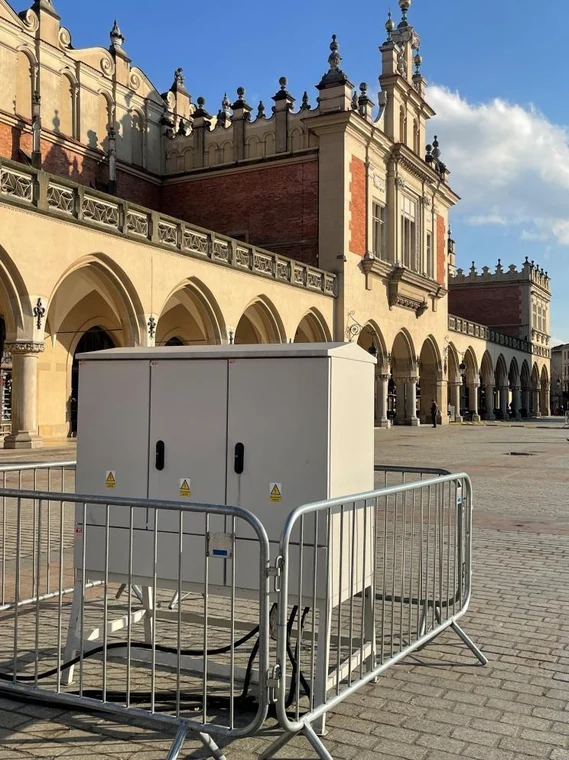

RB byggströmcentraler

Byggström där arbetet pågår. Huvudskenor från 25 A upp till 630 A, uttagskretsar 16–160 A och korttidsströmtålighet 6 kA, i kapsling klass I eller II.

25–630 AUttag 16–160 A6 kAIP44–54 · IK10

OUPRE

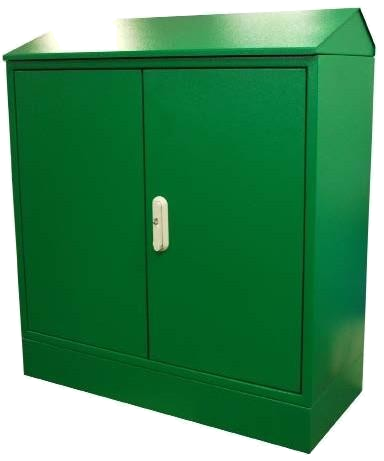

OU universalkapslingar

Tomma kapslingar att bygga i — i metall eller isolermaterial, utan begränsning i höjd, bredd eller djup. Finns även i särskilt utförande OU-IP66 för de mest utsatta miljöerna.

230 / 400 VIP30–54IP66 som variantFri storlek

Även i programmet: REM2-kapslingar i extra kraftigt isolermaterial för full isolering, FIREBOX brandsäkra kapslingar som skyddar utrustning vid hög temperatur (upp till 1000 °C) och hindrar rökspridning, samt DU täckdörrar. Hör av dig så tar vi fram rätt utförande.

Projektering

Underlaget finns färdigt — du behöver inte rita om hjulet

Det som tar tid i ett elprojekt är sällan hårdvaran, utan handlingarna. Tillverkaren driver en egen konstruktionsavdelning med en projektörsportal där datablad och färdiga DWG-databaser ligger nedladdningsbara per produktgrupp — transformatorstationer, MV-kabelskåp, MV-ställverk, RWT, RST, LV-kabelskåp, SON, TLP, RB och kapslingar.

Datablad & DWG

Produktdatablad och färdiga DWG-databaser per produktgrupp — läggs rakt in i projekteringsunderlaget i stället för att ritas om.

Projektörsportal

En konfigurator där stationsserierna, till exempel STBW, ställs samman och underlaget hämtas direkt — utan att gå omvägen via mejlkonversation.

Kundspecifikt utförande

Mått och utrustning på stationerna anpassas i varje enskilt fall. Ställverk byggs efter ritning när standardutförandet inte räcker.

Vi tar det lokalt

Dimensionering, elanslutning, kontakten med nätägaren, montage och driftsättning — och service efteråt.

Varför prefab från EU

Byggt i fabrik, inte på plats

Tillverkaren

PRE Edward Biel har tillverkat ställverk sedan 1993 — lågspänning, mellanspänning och laddstationer för elfordon under varumärket EVB. Det är samma familj och samma fabriksmiljö som ligger bakom EVB-laddarna vi levererar på laddsidan, vilket gör att laddpark, ställverk och matning kan komma från ett och samma håll.

Prefabricerat betyder kortare tid på plats

En station som byggs och provas i fabrik landar färdig på fundamentet. Arbetet på plats krymper till grundläggning, inkoppling och driftsättning — vilket i sin tur betyder färre dagar med avstängningar, mindre väderberoende och en anläggning som är provad innan den kommer fram.

Rätt hölje för rätt plats

Betong där stationen ska stå i trettio år och tåla brand, metall där den ska vara lätt att transportera och grundlägga, underjordisk där den inte får synas, mobil där kraften behövs tillfälligt. Det är samma elektriska innehåll — det är omgivningen som avgör vilket hölje som är rätt.

Hela kedjan hos oss

Ställverk och stationer är grunden som både DC-snabbladdning och energilager ansluts till. Vi räknar på servisen, dimensionerar stationen, hanterar kontakten med nätägaren och håller anläggningen i drift — samma partner för el, hårdvara och mjukvara.

Tillverkat i EU: alla produkter på den här sidan byggs i tillverkarens egen fabrik inom EU. Det ger kortare ledtid, tillgång till reservdelar och en servicekedja vi själva kan gå i god för.

Vidare

Läs vidare

Vanliga frågor

Vanliga frågor om ställverk, transformatorstationer, nätstationer och kabelskåp från PRE — prefab och kundspecifikt, i hela Sverige.

Vad är skillnaden mellan ett ställverk och en transformatorstation?

Ett ställverk kopplar och skyddar elen (lågspänning eller mellanspänning). En transformatorstation, eller nätstation, omvandlar mellanspänning till lågspänning. Vi levererar båda — som betong- eller containerstationer och som kundspecifika eltavlor.

Tillverkar ni kundspecifika ställverk och nätstationer?

Ja. Produkterna kommer från PRE Edward Biel — samma familj och fabrik som EVB — och byggs efter din specifikation: låg- och mellanspänningsställverk, prefabricerade transformatorstationer, kabelskåp och kompaktstationer, tillverkade i EU.

Vilka typer av transformatorstationer och kabelskåp finns?

Betongstationer (STBW), container- och kompaktstationer (KSZM/KSWM), underjordiska stationer (GABRO), tillfälliga uthyrningsstationer samt kabelskåp och kabelfördelningsskåp — för nätägare, industri, solcellsparker och entreprenad.

Levererar ni ställverk och transformatorstationer i hela Sverige?

Ja — prefabricerade ställverk och transformatorstationer levereras i hela Sverige, med projektering som en del av leveransen.
